2Ч-40, 2Ч-63, 2Ч-80

2Ч-40, 2Ч-63, 2Ч-80

Назначение:

Редукторы червячные одноступенчатые универсальные предназначены для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.



Условия применения редукторов:

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1800 об/мин;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

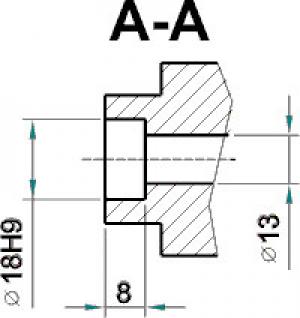

Габаритные и присоединительные размеры

Варианты сборки редукторов и расположения червяной пары

Варианты расположения лап

(1-без лап; 2-5 расположение лап по плоскостям)

Технические характеристики

Технические характеристики

U ном. 2Ч-40 2Ч-63 2Ч-80
U фак. 1500 об/мин. U фак. 1500 об/мин. U фак. 1500 об/мин.
Мт Н.м η Мт Н.м η Мт Н.м η
8 7,75 28 0,87 7,75 105 0,89 7,75 210 0,90
10 9,75 28 0,85 9,75 100 0,88 10 190 0,89
12,5 12,25 26 0,83 12,75 93 0,88 12,25 200 0,88
16 15,5 28 0,81 15,5 110 0,84 15,5 210 0,85
20 19,5 28 0,76 19,5 104 0,83 20 210 0,83
25 24,5 26 0,73 25,5 95 0,81 25,5 210 0,82
31,5 31 32 0,70 31 116 0,74 31 260 0,77
40 39 29 0,63 39 110 0,73 39 240 0,72
50 49 28 0,60 51 100 0,68 51 240 0,71
63 64 26 0,58 63 93 0,62 64 200 0,64
80 - - - 83 83 0,60 83 170 0,61

Габаритные и присоединительные размеры

Типоразмер редуктора aw A1 A2 A3 A4 B1 B2 B3 B4 H H1 H2 H3 H4
2Ч40 40 150 140 35 105 100 164 182 120 72 180 55 30 37
2Ч63 63 180 165 42 150 125 197 219 145 82 225 59 45 40
2Ч80 80 225 185 50 180 140 212 250 165 92 267 75 50 42
Типоразмер редуктора H5 L1 L2 L3 L4 L5 b1 b2 d1 d2 d3 d4
2Ч40 115 100 90 180 75 32 3 6 16 18 14,6 М5
2Ч63 155 145 120 220 100 36 4 8 22 28 20,2 М8
2Ч80 190 160 145 260 120 36 5 10 25 35 22,9 М8
Типоразмер редуктора d5 d6 d7 d8 d9 d10 h1 h2 l1 l2 l3 l4 l5 l6
2Ч40 М5 10,5 16 23 60 13 3 6 28 28 15 15 8 72
2Ч63 М8 10,5 16 33 70 13 4 7 36 42 20 20 8 68
2Ч80 М8 12,5 18 41 90 15 5 8 42 58 20 20 8 64
Типоразмер редуктора l7 l8 s t1 t2 эвольвентные шлицы
ГОСТ 6033-80
объем масла,л масса,кг
2Ч40 20 112 4 1,8 14,5 22х1,5х7Н 0,18...0,3 6,7
2Ч63 20 108 5 2,5 24 32х1,5х8Н 0,3...0,7 13,1
2Ч80 26 116 5 3 30 40х1,5х8Н 0,5...1,0 18,6


Пример условного обозначения при заказе:

Редуктор Ч-80-40-52-1-2 ВУЗ, ТУ2-056-181-79, что означает:
редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм, номинальным передаточным числом 40, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары), вариантом установки с лапами 2, с вентилятором В, климатическом исполнении У, категорией размещения 3.
