Редукторы коническо-цилиндрические двухступенчатые КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500

Редукторы коническо-цилиндрические двухступенчатые предназначены для использования в изделиях подъемно-транспортного оборудования, а также для ремонтно-эксплуатационных нужд действующего оборудования.

Предназначены для эксплуатации в микроклиматических районах с умеренным (климатическое исполнение У), а также сухим и влажным тропическим (Т) климатом и категории размещения 2 по ГОСТ 15150 в следующих условиях: нагрузка постоянная или переменная, одного направления и реверсивная; работа постоянная с периодическими остановками; вращение валов в любую сторону.

Редукторы серии КЦ рассчитаны на непрерывный продолжительный режим работы при 600, 1000,1500 оборотов в минуту входного вала. При работе с другими числами оборотов мощность редуктора находиться путем интерполяции.

Основные технические характеристики

Наименование технических характеристик Типоразмер редуктора
КЦ1-200 КЦ1-250 КЦ1-300 КЦ1-400 КЦ1-500
Передаточные числа 6,3; 10; 14; 20; 28
Допускаемая консольная нагрузка на тихоходном валу, Н 5100 7000 12000 18000 25000
Номинальный крутящий момент на выходном валу, Н.м 520 1200 2100 5300 9000
КПД 0,94
Масса, кг 186 391 474 980 1740

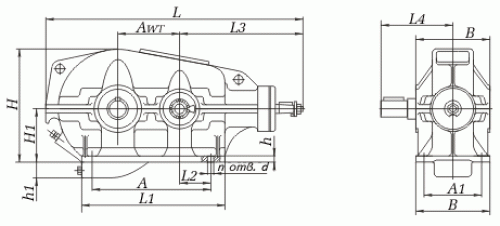

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Типоразмер Awт A A1 B H H1 h h1 L L1 L2 L3 L4 d п
КЦ1-200 200 375 250 300 435 225 20 - 900 480 85 460 247 17 4
КЦ1-250 250 480 325 375 515 265 25 - 1170 600 120 625 320 22 4
КЦ1-300 300 545 350 450 607 315 25 - 1275 680 120 625 385 22 6
КЦ1-400 400 810 450 526 705 320 35 95 1705 930 212 848 452 26 8
КЦ1-500 500 990 550 630 877 400 40 100 2085 1160 250 1030 544 33 8

Выходные валы выполняются с цилиндрическим концом (форма Ц) по всем вариантам сборки либо с зубчатым венцом на выступающем конце вала (форма М) – только по вариантам сборки 41 и 42.

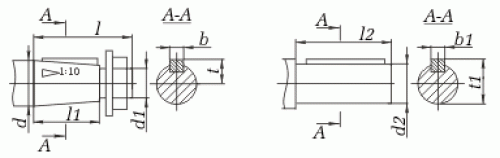

Размеры концов валов редукторов

Размеры концов валов редукторов

Типоразмер быстроходный вал (конический) тихоходный вал (цилиндр.)
d d1 l l1 b t d2 l2 b1 t1
КЦ1-200 40 М24х2,0 110 82 10 20,9 45 80 14 48,5
КЦ1-250 50 М36х3,0 110 82 12 26 55 110 16 59
КЦ1-300 50 М36х3,0 110 82 12 26 70 140 20 74,5
КЦ1-400 60 М42х3,0 140 105 16 31,4 90 170 25 95
КЦ1-500 90 М64х4,0 170 130 22 46,8 110 210 28 116

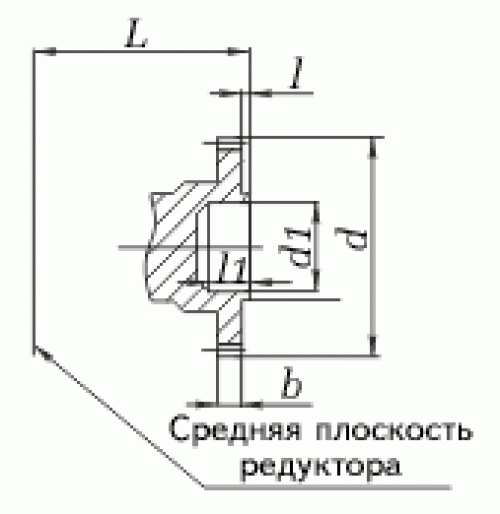

Выходной вал редуктора в виде полумуфты

Выходной вал редуктора в виде полумуфты

Типоразмер b d d1 L l l1 Зацепление
m z
КЦ1-200 20 126 80 219 14 45 3 40
КЦ1-250 25 150 90 267 14 48 3 48
КЦ1-300 25 174 110 325 14 55 3 56
КЦ1-400 35 232 140 370 14 60 4 56
КЦ1-500 35 232 140 422 14 60 4 56

Варианты сборки

Варианты сборки

Условное обозначение редуктора при заказе:

Редуктор КЦ1 - 400 - 28 - 41 - Ц - У3, где:

  • КЦ1 - Тип редуктора;
  • 400 - Межосевое расстояние, мм;
  • 28 - Передаточное число;
  • 41 - Схема сборки;
  • Ц - Исполнение конца тихоходного вала;
  • У3 - Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Примечание: исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
